真空吸具结构规划特色是什么

作者:admin 发布日期:2021-01-13 关注次数:3830



1、普通真空吸具结构

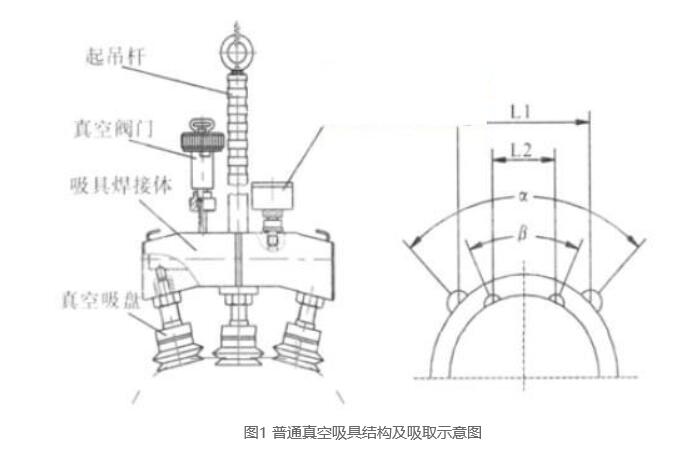

真空吸具结构组成一般分为吸具壳体、密封圈(真空吸盘)、真空阀门及真空计等真空辅佐元器件。壳体上装密封圈的部位称为接口,接口装上密封圈后称为吸口,汲取工件的形状决定了吸口的形状。某球形工件,其外表面有多处通孔及沟槽,不能运用大吸口进行汲取,规划为选用三个吸盘密封汲取的结构,如图1 所示。当运用同一个吸具汲取不同曲率半径的外球面工件时,吸口所构成的曲率半径不相同,吸口的尺度将随外球面的形状发生变化。因此,针对不同曲率外形面的工件,过去需规划同类结构不同尺度参数的系列吸具,在运用时相应的替换,造成运用不方便。


真空吸具


2、球头摇摆型吸盘结构及作业原理

要完成一个吸具能汲取不同曲率半径的外球面工件,有必要完成吸具的吸口尺度和视点能够调理。针对此需求,规划了一种选用球头密封结构的可摇摆真空吸盘,其结构如图2 所示,主要由球头螺杆、压盖、O 形密封圈、密封连接座及吸盘组成。作业时,其球头结构可自在转动,并与O形密封圈压紧构成密封。规划的关键在于适当操控O 形密封圈的压缩量,以完成杰出密封的一起能较好的自在转动。

3、多用吸具结构规划

选用球头摇摆型吸盘的多用吸具,主要由起吊杆、吸具焊接体、真空阀门、球头摇摆型真空吸盘、真空表等部件组成。作业时,球头摇摆型吸盘摇摆必定视点,与工件的外形面自适应贴合,从而完成一种真空吸具汲取必定尺度范围内多种外形面的工件。图3 所示为吸盘摇摆不同视点时的汲取状态。
